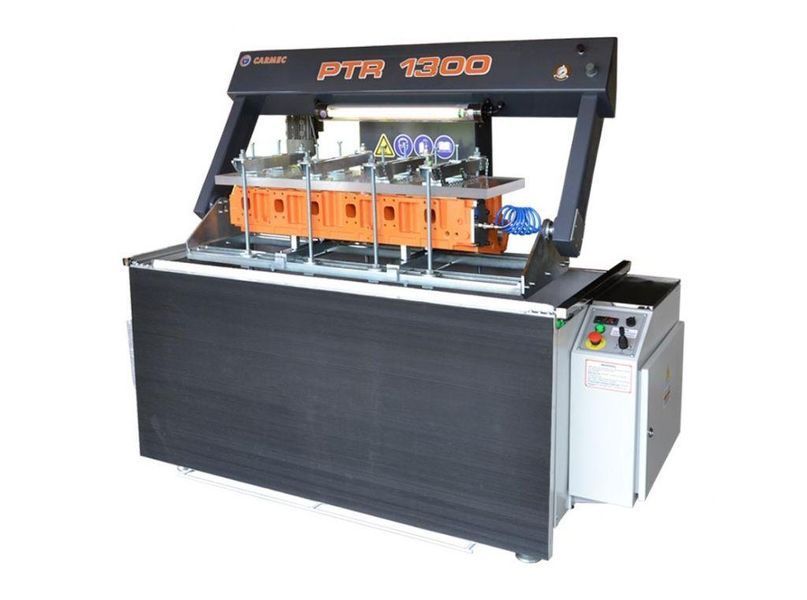

Стенд для проверки герметичности Carmec PTR-1300 – предназначен для обнаружения микротрещин в изделиях. Максимальный размер детали – 1200x335x300 мм. Максимальный вес детали – 300 кг.
Применяется для тестирования внутренних пустот ГБЦ на наличие и местоположение трещин. Для этого деталь герметизируется и помещается в ванночку с горячей водой. Затем через одно из отверстий подается сжатый воздух. Если на поверхности воды появились пузырьки воздуха, исходящие от тестируемой детали, то это свидетельствует о наличии трещин.
Тестер давления работает по основному принципу, заключающемуся в глушении всех отверстий контура охлаждения головки блока цилиндров с помощью резиновых пробок и последующей подачи сжатого воздуха в контур.
Сначала необходимо прижать прозрачную пластину к головке цилиндров с помощью крепежа. Между пластиной и плоскостью головки предварительно устанавливаются резиновые прокладки, уплотняющие окна. Последующее опускание головки в горячую воду и подача сжатого воздуха в рубашку позволяют наблюдать места негерметичности через пластину. Затем головка цилиндров погружается в ванну с горячей водой, и для удаления пузырьков воздуха и удобства контроля платформа с головкой цилиндров может вращаться внутри ванны. Далее, если головка цилиндров имеет какие-то трещины или сквозные поры, на поверхности воды в ванне будет наблюдаться поток пузырьков воздуха.
Тестер давления оснащен программируемым нагревателем, что позволяет каждый день нагревать воду. Температура воды регулируется электрическим термостатом.
Гидравлические рычаги перемещают люльку, удерживающую тестируемую деталь. Колыбель перемещается вертикально с помощью гидравлической системы. Люлька может вращаться на 360 градусов, что существенно упрощает проверку всех сторон головки блока цилиндров под хоть каким углом.
Бак для воды и крышка теплоизолированы, что предотвращает потерю тепла и значительно снижает эксплуатационные расходы машины. Вода нагревается при помощи 2-ух частей мощностью 4,5 кВт. Машина оснащена предохранительным механизмом, контролирующим уровень воды.
Чтобы избежать возможных травм и ненужных рисков, рабочая электроцепь машины составляет 24 В низкого напряжения.
